農業用地中灌水システム　シーパーホース

シーパーホースは、農作物育成に理想的な土壌環境コントロールシステムです。

“シーパーホース”は、天然ゴム製のチューブを地中に埋設して、植物の根群域に直接、水・空気・肥料を供給する全く新しい土壌環境コントロールシステムです。地上からの散水やスプリンクラーと異なり、シーパーホースは無数のミクロ孔からじわじわとしみだすように極低流量で水を供給するため、精密かつ効率的な水分管理が可能です。 また、空気・肥料などの供給機器や制御機器を組み込み、システム制御することにより、自動化された総合的な土壌環境コントロールが可能です。

病害抑制・減農薬

地中灌水方式ではハウス内の湿度上昇がなく、葉面、地表面に水がかからないため病害の発生が抑制でき、農薬の使用量削減が期待できます。

均一生育・秀品増収

従来の灌水資材とは異なり、パイプ全面から水・肥料・空気がしみ出るため、ハウス内の土壌環境を均一にすることができます。

１／２節水・省肥料

水分の地表面からの蒸発、地下への流失が少なく大幅な節水ができ、また肥料成分を根域に直接供給できるため、肥料の節約にもつながります。

作業の省力化

長期間埋設したままで供給でき、また一度に大面積に灌水・施肥・空気補給ができるため、作業時間が制約されずに効率的な作業が行えます。

根域への空気補給

根域の酸素不足は病害をまねくおそれがあります。根域に空気を直接補給することで、より丈夫な根を育成することができます。

高活性バイセラ・シーパーホースの特徴（受注生産）

シーパーホースには温熱効果などで知られる高活性セラミックパウダーをホース素材に配合した"高活性バイセラ"タイプが他にもあります。高活性セラミックパウダーは水やエアー・肥料溶液を活性化して液肥効果を向上させ、土壌そのものを活きかえらせます。その為に病虫害に強く根の張りに優れた植物を育成し作物の糖度を増して味もよくなります。
●高活性バイセラ・シーパーホースで活性化された水やエアー・肥料が、土壌改良に役立ちます。
●活性化された細かいクラスター(水分子)の水は、土壌に速やかに浸透し、植物の水吸収率を高めます。
●カルキ分を減少させ、植物を塩素障害から守ります。

シーパーホースの特徴

●埋設が簡単にできます。(埋設条件により自動埋設機も利用可能。）
●特殊ゴム製で耐久性に優れています。
●従来不可能だった極低流量（数ml/分/m）での灌水が可能なため、給水設備・配管など小型化がはかれます。
●柔軟性のある迷路状のミクロ孔が無数にあり、極めて目詰まりしにくい構造で孔への根の侵入のおそれもありません。
●灌水・空気・施肥と3種類の供給がシーパーホースでできます。
●傾斜地や複雑な地形の区画、また粘土質や砂地などの様々な地質にも使用可能です。
●根域に直接効率の良い水分補給が行われるため水を約1/2に、また肥料も節約できます。
●地中埋設のため通行の妨げにならず、作業性が一段とアップします。
●土壌の固結（コンパクション）が抑制できます。

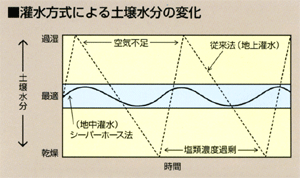

地上灌水は灌水直後に土壌の過湿による空気不足が生じ、その後乾燥すると塩類濃度が過剰になるというサイクルを繰り返します。しかし、シーパーホースによる地中灌水では極低流量・長時間の灌水が可能なため、作物にストレスを与えない理想的な土壌環境が維持できます。

シーパーホースの使用方法

用　　途	灌水・空気補給・施肥。
灌水方法	低流量（最適滴下量 10ml/分/m以下）で、長時間（4時間以上）をかけて灌水します。
灌 水 量	地中灌水ですので、通常灌水量の約半分の水量を目安とします。
延長距離	シーパーホースの1本あたりの最大延長距離は60ｍです。これを超えない範囲でご使用ください。（延長限度を超えて使用しますと、充分に給水されないことがあります。）
埋設の深さ	通常、根群域の直下に埋設します。耕転深さ以下に埋設しますと、一作ごとに引き抜く必要がありません。 根群域の浅いものから深いものまで栽培される作物の種類や、土壌などの諸条件で最適な埋設の深さが異なります。下記の“土壌の違いによる水の広がり方”などを参考に決定してください。

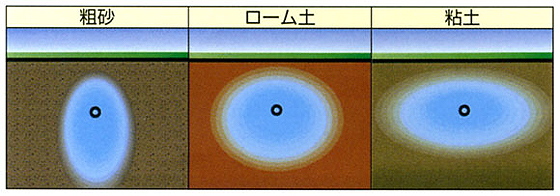

土壌の違いによる水の広がり方
埋設間隔・使用本数	ホースの間隔・使用本数は、作物の種類・ベッド幅を基準に“土壌の違いによる水の広がり方”などを参考にして決定してください。

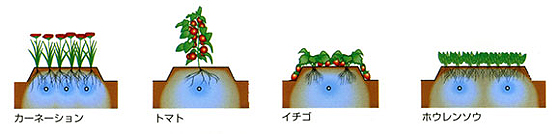

埋 設 例
配 管 例

シーパーホースの仕様

専用継手セット

ホースニップル(塩ビ管接続用継手)

●品番：01-C-036
●入数：24(8)
●仕様：PT1/2ｵﾈｼﾞ×3/8ﾀｹﾉｺ

インシュロック(固定用バンド)

●品番：10-NT-05
●入数：30(10)
●仕様：150mm

ストレート(延長及び補修用ジョイント)

●品番：01-C-030
●入数：3(1)
●仕様：3/8ﾀｹﾉｺ×3/8ﾀｹﾉｺ

別売部品

フィルター(異物の混入防止)

●品番：AR-301N
●メッシュサイズ：140#
●最大流量：70ﾘｯﾄﾙ/min ソケット付
●接続：PT1/2ﾒﾈｼﾞ

フィルター(異物の混入防止)

●品番：AR-311N
●メッシュサイズ：200#
●最大流量：100ﾘｯﾄﾙ/min
●接続：PT1ｵﾈｼﾞ

流量計(灌水量のコントロール)

●●品番：FM-3000
●流量制御範囲：～3ﾘｯﾄﾙ/min　ニップル付
●接続：PT1/2ｵﾈｼﾞ×PT1/8ｵﾈｼﾞ

エンドバルブ(ドレーン用　シーパーホース末端に接続)

●品番：EV-1
●接続：3/8ﾀｹﾉｺ×3/8ﾀｹﾉｺ
●出荷単位：10個/袋

エルボ(シーパーホース曲げ箇所に)

●品番：01-E-030
●接続：3/8ﾀｹﾉｺ×3/8ﾀｹﾉｺ
●出荷単位：10個/袋

チーズ(シーパーホース分岐・バイパス用)

●品番：01-T-030
●接続：3/8ﾀｹﾉｺ×3/8ﾀｹﾉｺ
●出荷単位：10個/袋ﾞ

ストレート(延長及び補修用ジョイント)

●品番：01-C-030
●接続：3/8ﾀｹﾉｺ×3/8ﾀｹﾉｺ
●出荷単位：10個/袋

ホースニップル(塩ビ管接続用継手)

●品番：01-C-036
●接続：PT1/2ｵﾈｼﾞ×3/8ﾀｹﾉｺ
●出荷単位：10個/袋

異径ストレート(シーパーホースと水道ホースのジョイント)

品番：01-C-039
●接続：3/8ﾀｹﾉｺ×5/8ﾀｹﾉｺ
●出荷単位：10個/袋

エンドキャップ(シーパーホースの末端に接続)

●品番：EC-1
●接続：3/8ﾀｹﾉｺ
●出荷単位：10個/袋

コントロールユニット(灌水・施肥のコントロール)

●品番：CUA-1
●流量制御範囲：～3ﾘｯﾄﾙ/min
　ﾍﾞﾝﾁｭﾘｰ管吸引式
　(混入量調節用ﾊﾞﾙﾌﾞ及びｽﾄﾚ-ﾅｰ付)
●使用圧力：0.5～10kgf/cm2
●最大水流量：5ﾘｯﾄﾙ/min
●最大混入量：水流量の約25%
●接続：VP13

液肥混入器セット(液肥の混入)

●品番：FC-1
　ﾍﾞﾝﾁｭﾘｰ管吸引式
　(混入量調節用ﾊﾞﾙﾌﾞ及びｽﾄﾚ-ﾅｰ付)
●使用圧力：0.5～10kgf/cm2
●最大水流量：5ﾘｯﾄﾙ/min
●最大混入量：水流量の約25%
●接続：PT1/2ｵﾈｼﾞ

警告

水源汚染を防ぐため、逆流防止の措置をしてください。特に上水や飲用水を使用する場合は逆流防止措置として、灌水専用タンクで水を受けて水源からのつながりを一度断ち、その水をポンプなどで圧送する方法をとってください。

注意

●取扱説明書を必ず読んでからご使用ください。
●灌水・空気補給・施肥以外の目的では絶対に使用しないでください。
●灌水量は流量で制御してください。また流量は最大滴下量（40ml/分/m）を超えない範囲で設定してください。
●水に異物が混入する場合があります。必ず140メッシュ、望ましくは200メッシュより細かいフィルターを使用してください。
●フィルターを使用しても、管内に異物が蓄積する場合がありますので、定期的に通水洗浄を行ってください。
●肥料は完全水溶性のものをご使用ください。使用直後に必ず通水洗浄を行ってください。
●農薬など危険物は絶対に使用しないでください。
●逆勾配で使用しないでください。
●火気に近づけないでください。
